簡介

    結構緊湊的冷卻控制箱，小巧，基于渦流冷卻原理，只需簡單配接輸入壓縮氣源即可獲得分離出的冷風和熱風。以低成本，性能可靠的渦流冷卻管為核心部件，依托于其高效的性能，可將壓縮空氣溫度降低 45℃（特定型號與工作條件），冷空氣通過配套的冷氣分配管導入機柜內的發熱部位，同時在柜內形成正壓，使外界空氣不能進入，從而達到對機柜內部的冷卻和正壓保護功能。

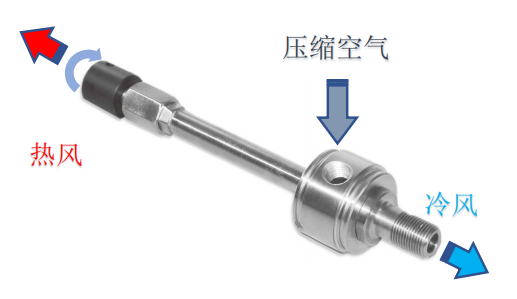

渦流管基本原理圖如上所示（顏色越紅溫度越高），壓縮空氣進入管內后，經特殊的流道形成高速旋轉的氣流，在此氣流分離為高溫的外側氣流和低溫的中心氣流兩部分，最終高溫氣流由右側管壁邊緣排出， 冷氣流在右側障礙物的阻擋下反彈回并從左側排除，因此完成了冷熱氣體的直接分離和引出。



僅依靠壓縮空氣動力就可以把入口為環境溫度的壓縮空氣降低 45℃。

最大可以產生-40℃到+110℃的氣流；

最大制冷功率可達到 2800BTU/H ；

氣流量可達到35SCFM(990LPM)。

使用配套的冷卻管可以將冷氣引導到目標區域，做合理的熱力學和空氣動力學布局，以保障最優的冷卻功效。


產品優勢

• 高制冷能力，低耗氣量

• 極高的冷效比

• 很寬的冷卻范圍（600～2800BTU/H）

• 無運動部件，長壽命，免維護

• 基本冷卻單元無需用電，無電磁輻射干擾

• 不需要制冷劑，安全環保

• 不需要電扇或散熱器

• 無需考慮開機流程，即開即用

• 適用惡劣環境下，如粉塵、高溫、震動、有腐蝕性區域

• 需求安裝空間小，可就地靈活安裝。

• 無振動，不影響現場裝置的運行，適合控制器，CCTV監控等振動敏感場合

• 為昂貴的控制系統提供干燥、低溫的運行環境，延長電子器件的適用壽命

• 配備效應器以保障安靜運行

• 核心部件擁有UI及CE認證

• 元器件均安裝于冷卻控制箱內，整體性強，箱體安裝固定方式簡單，箱體預留氣管接口于電纜接口，方便配管配線。

• 提供標準過程接口，可將熱風引出回收利用或至安全區域排放。

• 可將原開放式通風的控制柜變更為密封柜，只留下冷氣入口和機柜氣出口，將進出氣口配置與安全區域，大大改善原控制柜的防護性能，避免水汽，腐蝕性或易燃?xì)怏w的侵入，消除故障和安全隱患。
