【知識講堂】E+H壓力變送器PMP51B常規診斷和故障排除
時間：2023-09-21 11:13;作者：華一市場部
E+H壓力變送器PMP51B常規故障排除：
一、常見錯誤
1、設備不響應
• 可能的原因：供電電壓與銘牌參數不一致
補救措施：正確接通電源
• 可能的原因：電源極性錯誤
補救措施：正確連接極性
• 可能的原因：電纜與接線端子間電氣接觸不良
補救措施：檢查電纜連接；如需要，重新接線
• 可能的原因：負載阻抗過高
補救措施：增大供電電壓，滿足最小端子電壓要求
2、無顯示值
• 可能的原因：顯示單元電纜插頭連接錯誤
補救措施：正確連接插頭
• 可能的原因：顯示單元故障
補救措施：更換顯示單元
3、設備啟動或連接顯示單元后，顯示屏上顯示“Communication error”
• 可能的原因：電磁干擾影響
補救措施：檢查設備接地
• 可能的原因：連接電纜或顯示單元插頭故障
補救措施：更換顯示單元
4、不能進行 HART 通信
• 可能的原因：通信電阻缺失或安裝錯誤
補救措施：正確安裝通信電阻（250 ?）
• 可能的原因：Commubox 連接錯誤
補救措施：正確連接 Commubox
5、無法通過 CDI 接口進行通信
可能的原因：計算機上的 COM 端口設置錯誤
補救措施：檢查計算機上的 COM 端口設置；如需要，修正 COM 端口設置
二、故障：使用 SmartBlue 通過 Bluetooth®藍牙接口操作
1、當前列表中未顯示設備
（1）• 可能的原因：供電電壓過低
補救措施：增大供電電壓
（2）• 可能的原因：無可用的藍牙連接
補救措施：通過顯示單元或調試軟件開啟現場設備的藍牙功能，以及開啟智能手機/平
板電腦的藍牙功能
（3）• 可能的原因：超出藍牙有效傳輸范圍
補救措施：減小現場設備和智能手機/平板電腦間的距離
2、藍牙有效傳輸范圍：25 m (82 ft)
• 可能的原因：Android 設備上未開啟定位服務，或未授權 SmartBlue App 使用定位服
務
補救措施：在 Android 設備上允許或禁止 SmartBlue App 使用定位服務
3、設備顯示在當前列表中，但無法連接
（1）可能的原因：設備已通過 Bluetooth 藍牙連接至其他智能手機或平板電腦
僅允許建立一個點對點連接
補救措施：斷開設備與其他智能手機或平板電腦間的連接
（2）可能的原因：用戶名和密碼錯誤
補救措施：標準用戶名為“admin”，密碼為銘牌上標識的設備序列號（前提是用戶未事
先更改密碼）
如果遺忘密碼，聯系 Endress+Hauser 服務部門（www.addresses.endress.com）
4、不能通過 SmartBlue 連接
• 可能的原因：輸入密碼錯誤
補救措施：正確輸入密碼，注意字母大小寫
• 可能的原因：遺忘密碼
補救措施：聯系 Endress+Hauser 服務部門（www.addresses.endress.com）
5、SmartBlue 無法與設備通信
•（1） 可能的原因：供電電壓過低
補救措施：增大供電電壓
• （2）可能的原因：無可用的藍牙連接
補救措施：開啟智能手機、平板電腦和設備上的藍牙功能
• （3）可能的原因：設備已連接至其他智能手機或平板電腦
補救措施：斷開設備與其他智能手機或平板電腦間的連接
• （4）可能的原因：環境條件（例如罐壁/罐體）導致 Bluetooth 藍牙連接中斷
補救措施：在有效范圍內直接建立 Bluetooth 藍牙連接
6、 顯示單元無藍牙功能
無法通過 SmartBlue 操作設備
可能的原因：操作員 選項沒有權限
補救措施：切換至維護 選項用戶角色
三、 其他測試
如果無法確定錯誤的根本原因，或者設備和應用程序均可能是問題根源所在，可以執行
以下附加測試：
1. 檢查數字壓力值（通過顯示單元、HART 等）。
2. 檢查相關設備是否正常工作。如果數字壓力值與預期壓力值不一致，更換設備。
3. 打開仿真功能，檢查中測得的電流輸出值。如果電流輸出與仿真值不一致，則更換
主要電子部件

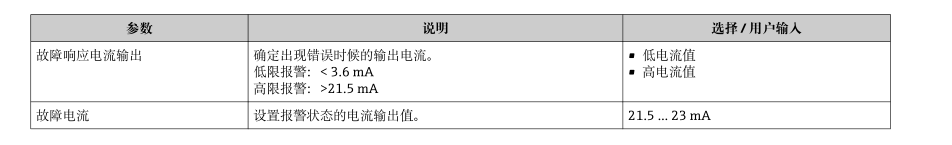

四、發生故障時的電流輸出響應
在故障響應電流輸出 參數中設置發生故障時的電流輸出響應。
參數概覽和簡要說明
